LASER RANGE FINDER

OEM-Laserentfernungsmesser für
präzise Distanzmessung im Großbereich

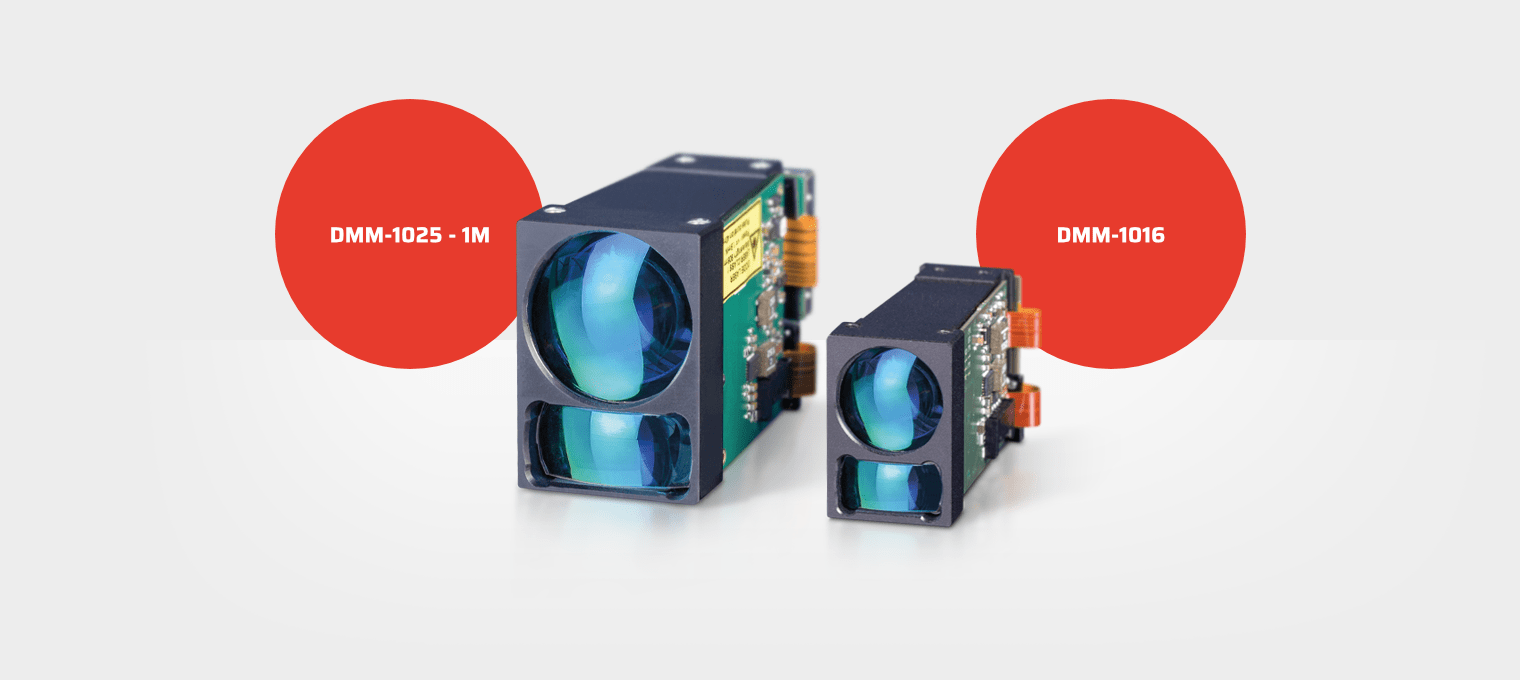

Die Laser Distance Measurement Modules (DMM) von ASKION bieten hervorragende technische Eigenschaften, ein einzigartiges Preis-Leistungs-Verhältnis und sind hinsichtlich Messfrequenz, Pulsenergie und Datenschnittstelle kundenspezifisch anpassbar.

Bei einer Arbeitswellenlänge von 905 nm beträgt der Messbereich 20 – 3.000 m mit ± 0,5 m Messgenauigkeit. Die integrierte ASKION-Auswerteelektronik ermöglicht die Detektion kleinster Signale, um die Anforderungen an die augensichere Laserschutzklasse 1 bzw. 1M nach
EN 60825-1:2015-07 zu erfüllen.

Bei Messfrequenzen kleiner 1 Hz werden Entfernungsmesswerte im Kilometerbereich erzielt und selbst bei Frequenzen im 10 Hz-Bereich sind sehr schwach reflektierende Objekte in einigen hundert Metern Entfernung sicher anmessbar.

Anwendungsbereiche

Defence

Taktische Höchstleistung und extreme Schockresistenz für die nahtlose Integration in handgehaltene Visiere und militärische Aufklärungssysteme.

Payloads & Gimbals

Schnelles Tracking und minimale Abmessungen für den direkten Einbau in rotierende elektro-optische Kamerasysteme (EO/IR).

Drones & UAVs

Maximale Reichweite bei minimalem Eigengewicht zur optimalen Schonung der Flugzeit unbemannter Systeme.

Surveillance

Diskrete und tarnfähige Raumüberwachung im dauerhaften Standby-Betrieb mit ultraschneller 0,1-Sekunden-Aktivierung bei Zielerfassung.

Industrial Sensing

Zuverlässige Positionierung und Kollisionsschutz für schwere Maschinen und Krananlagen.

Sports Optics

High-End-Messgeschwindigkeit und ultimative Präzision in kompakter, energieeffizienter Bauform für den Jagdsport und professionelle Outdoor-Handgeräte.

Häufig gestellte
Fragen

Wie werden die ASKION LRF Module integriert?

Als reine OEM-Module sind sie für die nahtlose mechanische und optische Integration in Ihre übergeordneten Systeme (z. B. Sensor-Plattformen, Gimbals oder Handgeräte) optimiert.

Welche Schnittstelle wird genutzt?

Alle Module nutzen standardmäßig ein universelles UART-Interface, was die softwareseitige Anbindung extrem unkompliziert macht.

Sind die Module für hohe mechanische Belastungen geeignet?

Ja, die Module sind extrem robust gebaut und halten Schocks von bis zu 1500 g stand – ideal für anspruchsvolle Einsätze.

Können die Messfrequenzen angepasst werden?

Standardmäßig decken wir eine Frequenz von 0.1 bis 10 Hz ab. Höhere oder abweichende Frequenzen realisieren wir flexibel nach Ihren Projekt-Vorgaben.

Eignen sich die Module für Messungen aus der Bewegung?

Ja. Die Module sind explizit für den Einsatz auf bewegten Plattformen geeignet. Die optimale Messzeit hängt dabei von der Bewegungsgeschwindigkeit und der gewählten Strahldivergenz ab.

Erfolgt die Zielmessung über einen einzelnen Laserimpuls oder mehrere Messungen?

Die Entfernungsbestimmung basiert auf einer Akkumulation (Aufsummierung) von Laserimpulsen bei einer internen Rate von 10.000 Impulsen pro Sekunde. Je nach gewählter Ausgangsfrequenz nutzt das Modul einen Bruchteil oder ein Vielfaches dieser Basisrate, um eine extrem hohe Messgenauigkeit und Signalstabilität zu erreichen.

Wie verhält sich das Modul bei Mehrfachechos (z. B. Vegetation vor einem Gebäude)?

Unsere Module können bis zu 4 Ziele gleichzeitig in einer Messlinie erfassen. Bei Bedarf nach nur einem Ausgabewert wird standardmäßig das Ziel mit dem stärksten Rücksignal gewählt.

Welche Signal- und Qualitätsdaten liefert das Modul pro Messung?

Jeder Messwert liefert die empfangene Signalstärke (RSSI). Schlägt eine Messung aufgrund eines zu schwachen Signals fehl, wird eine eindeutige „0“ ausgegeben, um Fehlinterpretationen im System zu vermeiden.

Sind die Module augensicher?

Ja, unsere 905nm Laser-Entfernungsmesser sind als lasersicher (Klasse 1 / 1M) nach EN 60825-1 zertifiziert und somit für den sicheren Betrieb ohne Schutzbrille zugelassen.

Welchen Einfluss hat eine engere Strahldivergenz (z. B. 0.9 x 0.4 mrad)?

Eine engere Divergenz ist auch im High-Speed-Modus ohne Einbußen bei Pulsenergie, Reichweite oder Lasersicherheit lieferbar. Sie erfordert lediglich eine präzisere Ausrichtung der Optik auf das Ziel.

Wie wirken sich geringe Zielreflektivitäten oder schwierige Wetterbedingungen aus?

Bei natürlichen Zielen mit geringer Albedo (z. B. Vegetation, dunkle Oberflächen) sowie bei starkem Sonnenlicht, Regen oder Nebel sinkt die maximale Reichweite. Für exakte Leistungswerte in Ihrer spezifischen Einsatzumgebung empfehlen wir Feldtests mit unseren Evaluation Kits.

Fallen ASKION DMM unter die Dual-Use-Verordnung?

Nein. Aufgrund der verwendeten Wellenlänge von 905 nm sind unsere Module als solche kein Dual-Use-Produkt. Dies vereinfacht und beschleunigt den zivilen Beschaffungsprozess erheblich.

Sind die ASKION LRF Module ITAR-frei?

Ja, alle unsere Laser-Entfernungsmesser sind vollständig ITAR-frei (ITAR-free). Da es sich um eine reine europäische Entwicklung und Fertigung handelt, unterliegen die Module nicht den US-amerikanischen Rüstungsexportkontrollgesetzen, was die internationale Beschaffung erheblich erleichtert.

Wann wird ein End-User-Certificate (EUC) benötigt?

Ein Endverbleibsnachweis ist nur dann erforderlich, wenn die Module explizit in militärischen oder Defense-Projekten eingesetzt werden.

Benötigen wir für technische Gespräche oder die OEM-Integration eine Geheimhaltungsvereinbarung (NDA)?

Von unserer Seite aus ist für die Bereitstellung unserer Standard-Module und CAD-Daten kein NDA erforderlich. Sollten Sie jedoch für die Integration Ihrer sensiblen Systemdaten den Schutz einer Geheimhaltungsvereinbarung wünschen, prüfen und unterzeichnen wir Ihre NDA-Dokumente gerne kurzfristig.

Wie erhalte ich die 3D-CAD-Daten für die Konstruktion?

Über unser Anfrage-Formular auf der Produktseite. Nach einer kurzen Verifizierung Ihrer geschäftlichen Kontaktdaten senden wir Ihnen die STEP-Dateien direkt per E-Mail zu.
